便攜式暴力風筒驅動方案（30A）

深圳市隨芯電子有限公司
2025 年1月修訂版 V1.0

2025-05-08 15:06:59深圳市隨芯電子有限公司

● 深圳市隨芯電子有限公司，保留更改本文件的權利，恕不另行通知。
● 深圳市隨芯電子有限公司提供的信息被認為是準確可靠的。但是，深圳市隨芯電子有限公司不對本文檔中可能出現的任何錯誤作出保證。請聯系深圳市隨芯電子有限公司獲取最新版本的設備規格下訂單。
● 深圳市隨芯電子有限公司不對因其使用而導致的任何侵犯第三方專利權或其他權利的行為承擔任何責任。此外，深圳市隨芯電子有限公司產品未被授權用作生命支持設備/系統或航空設備/系統的關鍵部件，如果產品發生故障或失效深圳市隨芯電子有限公司不承擔任何責任來自于因客戶的產品設計所造成的任何損失。
● 在深圳市隨芯電子有限公司規格范圍內，客戶應設計和驗證他們的產品。為了盡量減少風險，客戶設計產品時，應保留適當?shù)漠a(chǎn)品工作范圍安全保障。

目錄
●1：特點優勢
●2：板子尺寸種類以及相關接線方式
●3：功能參數
●4：PWM 控制方式

特點優勢
● 輸入電壓：5.8V~8.4V-12.6V
16.8V 可定制
● 最大工作電流：30A
● 轉速 13 萬轉
● PCB 尺寸：17.0mm
● 調速方式：PWM 調速
● 堵轉保護
● 溫度保護
● 電機適配性強，支持多種電機尺寸
● 效率更高

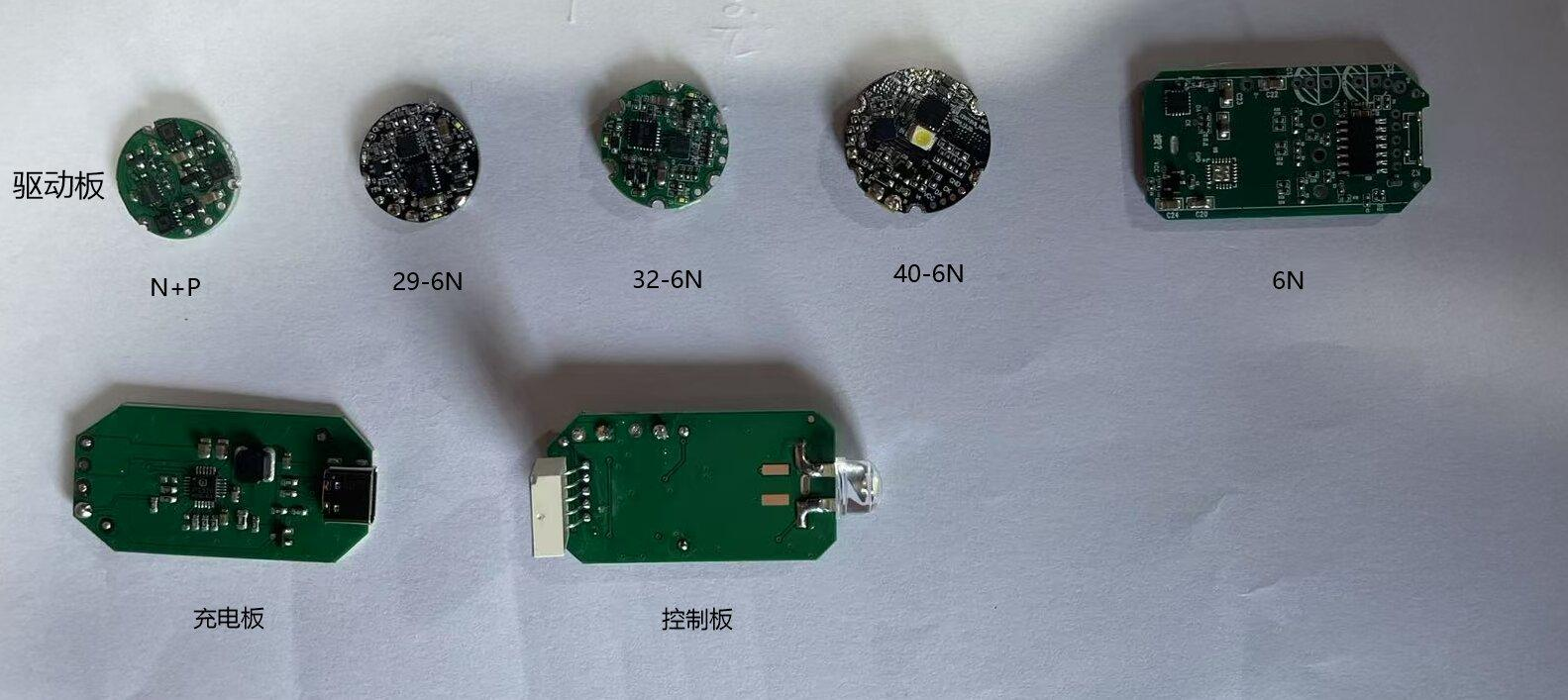

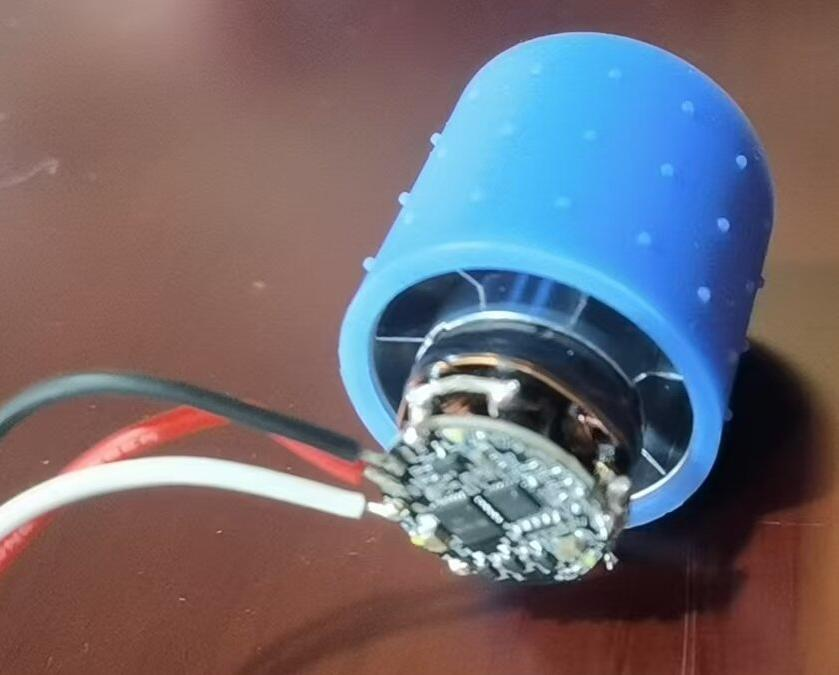

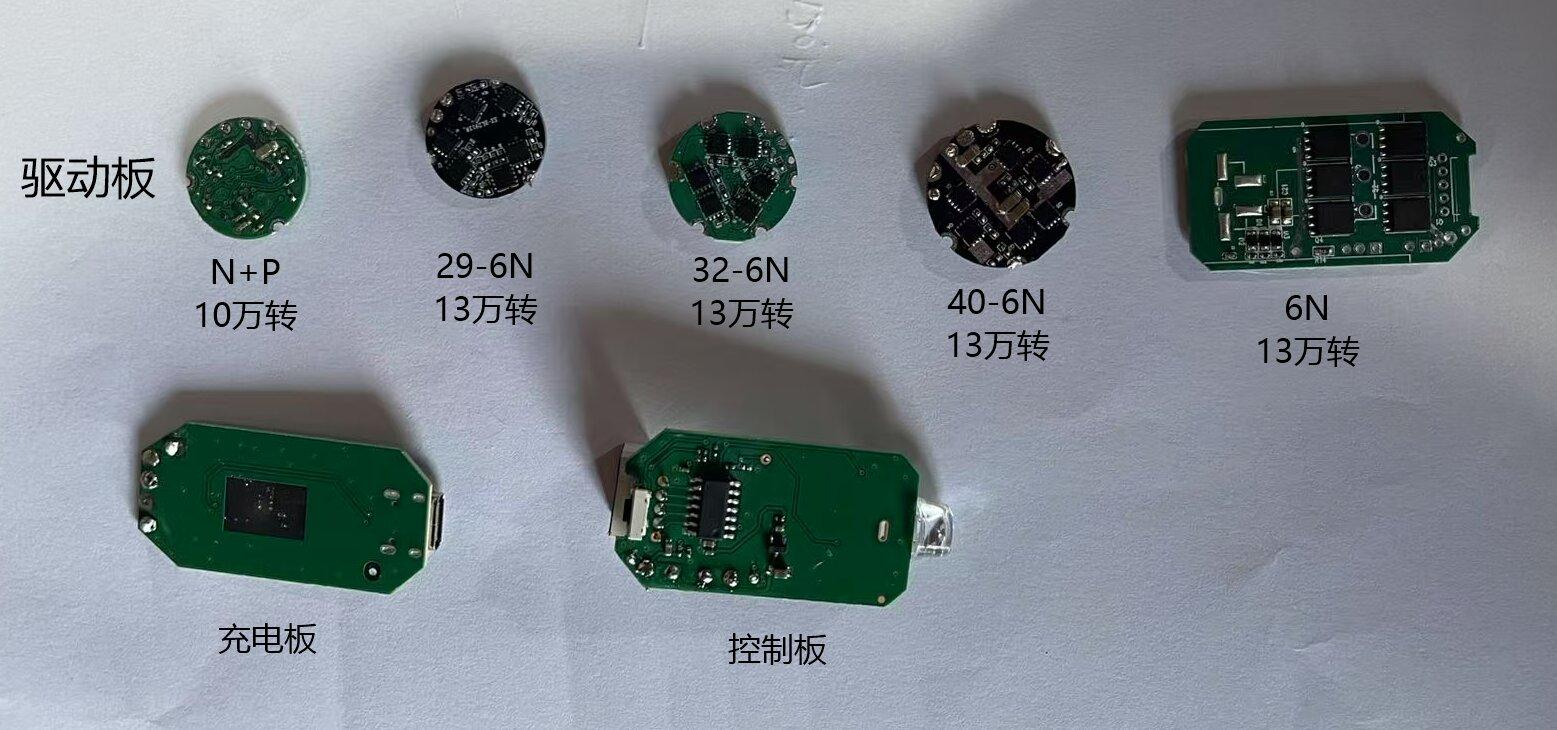

各類板型圖片以及接線

功能參數

序號	參數類型	具體要求參數
1	供電電壓	5.8v-8.4V-12.6V-16.8V，可定制 3.7V
2	工作電流	≤30A
3	靜態電流	<10uA
4	最高轉速	130000RPM(最高轉速范圍:130000 RPM)，支持定制
5	供，充電方式	鋰電池，可做快充
6	控制方式	PWM、電壓調速
7	堵轉保護	有(堵轉可自恢復轉動)
8	溫度保護	160°保護
9	PCB 尺寸	(詳情參照板框資料)
10	工作環境溫度	0-40 度
11	存貯溫度	-20-50 度
